項目 | 單位 | 型號 | |||||
L1PB18-YC | L1PB20-YC | L1PB24-YC | L1PB26-YC | L1PB28-YC | L1PB31-YC | ||
額定熱負荷 | KW | 18 | 20 | 24 | 26 | 28 | 31 |
額定輸出功率 | KW | 16 | 18 | 22 | 24 | 26 | 28 |
***小輸出功率 | KW | 6.9 | 7.2 | 8.8 | 9.7 | 10.1 | 10.6 |
熱效率 | |||||||
額定輸出功率時 | % | ≧88 | ≧88 | ≧88 | ≧88 | ≧88 | ≧88 |
額定壓力 | |||||||
天然氣G20(甲烷) | [pa] | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
液化石油氣G30(丁烷)/G31(丙烷) | [pa] | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 |
供暖參數 | |||||||
溫度調節范圍 | [℃] | 30-85 | 30-85 | 30-85 | 30-85 | 30-85 | 30-85 |
低溫系統溫度調節范圍 | [℃] | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 |
供暖參考面積 | [㎡] | 50-120 | |||||
供暖系統***大壓力 | [MPa] | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
膨脹水箱容積 | [L] | 6 | 6 | 6 | 6 | 6 | 6 |
膨脹水箱預沖壓力 | [MPa] | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
衛生熱水參數 | |||||||
溫度調節范圍 | [℃] | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 | 30-60 |
***小啟動流量 | [L/min] | 3 | 3 | 3 | 3 | 3 | 3 |
關閉流量 | [L/min] | 2 | 2 | 2 | 2 | 2 | 2 |
***大水壓 | [MPa] | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
***小水壓 | [MPa] | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 |
△=25℃時出水量 | [L/min] | 8.9 | 10 | 12.2 | 13.3 | 14.4 | 15.5 |
△=30℃時出水量 | [L/min] | 7.5 | 8.3 | 10 | 10.8 | 11.6 | 12.9 |
電氣特性 | |||||||
電壓/頻率 | [V]/[Hz] | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 |
額定電功率 | [W] | 110 | 110 | 110 | 110 | 110 | 110 |
保險絲負荷 | [A] | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 |
絕緣等級 | 1 | 1 | 1 | 1 | 1 | 1 | |
保護等級 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | |
外觀尺寸 | |||||||
高 | [mm] | 740 | 740 | 740 | 740 | 740 | 740 |
寬 | [mm] | 410 | 410 | 410 | 410 | 410 | 410 |
厚 | [mm] | 328 | 328 | 328 | 328 | 328 | 328 |
凈重/毛重 | [kg] | 36/40 | 36/40 | 36/40 | 36/40 | 36/40 | 36/40 |
管路接口 | |||||||
供暖出水/回水 | [Φ] | G3/4" | G3/4" | G3/4" | G3/4" | G3/4" | G3/4" |
燃氣入口 | [Φ] | G3/4" | G3/4" | G3/4" | G3/4" | G3/4" | G3/4" |
衛生熱水/冷水 | [Φ] | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" |
同軸進/排氣煙管 | [mm] | 60/Ф100 | 60/Ф100 | 60/Ф100 | 60/Ф100 | 60/Ф100 | 60/Ф100 |

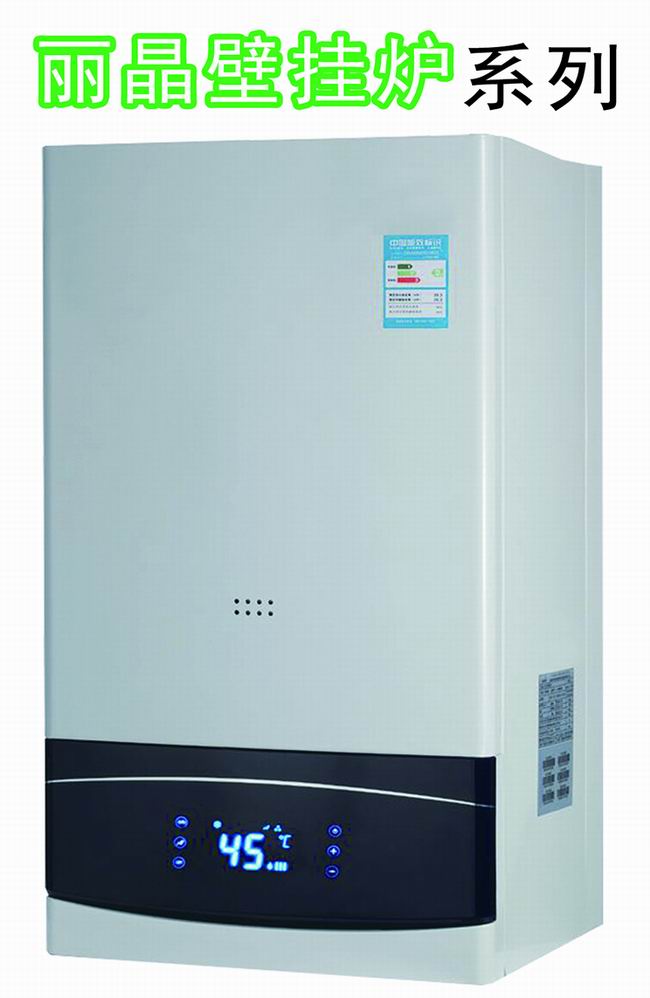

麗晶壁掛爐系列功能特點
A:密封式設計、簡潔、經濟、使用簡單、正常使用時,壽命長達十五年以上;
B:電子元件盒主要配件源自國外進口***供應商;
C:控制電路板:高智能設備運行與安全保護的控制中驅?zhuān)?/span>
D:內置多種節能保護程序:衛生熱水速熱啟動,短時循環控制功能,循環泵延時控制;
E:兼容歐款爐的一切通性:數碼顯示屏實現人機對話,智能操作;
F:密封燃燒室:通過風機排除燃燒廢氣,并從室內吸入新鮮空氣,燃燒與室內完全隔離,確保安全;
G:燃氣比例調節:使用燃氣比例閥,控制系統通過其實現比例調節,可以得到非常穩定的采暖及衛生熱水出水溫度,使用更舒適
H:水壓保護:采暖系統壓力超過3bar時,會(huì )通過安全閥泄壓,當水壓過低時,壁掛爐會(huì )顯示故障代碼;
I:低水壓使用:衛生熱水啟運流量為3L/min,即便在水壓很低的地區或高層都能方便快捷地使用熱水;
J:故障指示:當機器出現故障時,顯示器顯示故障代碼;
K:二段式智能防凍系統:溫度低于8度,燃氣采暖熱水爐水泵自動啟動,溫度如持續降至6度時,壁掛爐自動啟動,防止燃氣采暖熱水爐及供暖系統凍壞;
L:風壓保護:當煙道堵塞有倒風情況發生時,火焰自動熄滅,當堵塞排除或風力改變后機器自動啟動;
M:停電,停氣保護:機器停止工作,當機器使用過程中,突然停氣不能自動恢復,需手動才能恢復正常工作狀態;
N:防水泵抱死裝置:燃氣采暖熱水爐停止運行24小時,壁掛爐水泵自動運行,防止水泵抱死;
O:水泵后循環功能:燃氣采暖熱水爐停止運行后,水泵繼續后循環運行,防治水泵及熱水裝置過熱;
P:排風系統后排風功能:燃氣采暖熱水爐停止運行后,風機繼續后清熱運行,排除燃氣采暖爐內殘余廢氣;
Q:5米、6米高揚程水泵,能與采暖系統更好的配合;
R:帶定時功能。
